GB/T Flanged Y- Straister
Y- YPE 45° SCREEN · PN10–PN40 · TRONG CÂU CHUYỆN

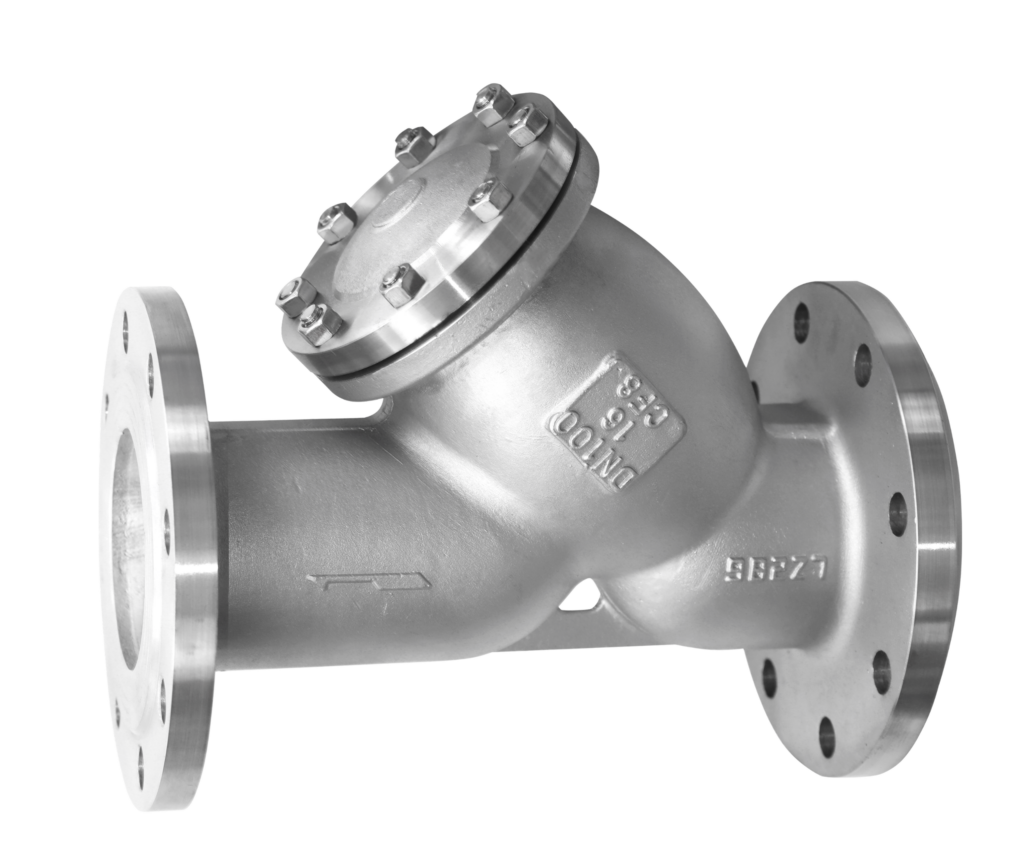

GB/T Flanged Y-Straister là một nội soi ống dẫn
Thiết bị được thiết kế để loại bỏ hạt rắn, quy mô, và
mảnh vụn từ dung dịch xử lý, bảo vệ các thiết bị dòng chảy
Bao gồm van, bơm, mét và bộ điều hòa nhiệt từ
tổn thương và mặc sớm. Cấu hình kiểu Y (45°)
Góc màn hình) đảm bảo giảm áp suất tối thiểu trong khi
Khu vực lọc tối đa và bảo trì dễ dàng.
| HG/T 21637 | |
|---|---|
| Name | PN10 / PN16 / PN25 / PN40 |
| Khoảng cỡ | DN15 – DN600 |
| Vật liệu cơ thể | WCB · CF8 · CF8M |
| Màn hình | SS304 / SS316 mesh, 0.5–3mm |
Đội bán hàng trả lời trong vòng 24 giờ.
— Chi tiết đầy đủ
GB/T Flanged Y- Straister - Bảng tham số
| Paris | MỘT SỐ HỌC |
|---|---|
| Chuẩn | HG/T21637 |
| Name | PN10 / PN16 / PN25 / PN40 |
| Khoảng cỡ | DN15 – DN600 |
| Vật liệu cơ thể | WCB (Carbon Steel) / CF8 (304SS) / CF8M (316SS) |
| Vật liệu Màn hình | SS304 / SS316 Stainless Wire Mesh |
| Tìm kiếm màn hình | Bạn có biết Đức Giê - hô - va không? |
| Kết nối | Flanged – GB/T 9113 / RF Face |
| Kiểu dây | Y- Type (45 ° Màn hình góc) |
| Kết nối | DN15 / DN20 Treaded Drinpp |
| Cài đặt | Lật ngang/ Dọc |
| Lớp nghỉ | GB/T 26480 / ARI 598 |
| Chuẩn | GB/T 26480 / API 598 (100% Kiểm tra áp suất nhà máy) |
| Phạm vi nhiệt độ | -29°C ~ + 425°C (phụ thuộc trên máy bay) |
| Phương tiện thích hợp | Nước / Steam / Dầu / Ga/ Hóa chất |
Tiến trình sản xuất
1, ném
2. Machining
3 Thử ra
Nạp 4.
Điều kiện truy cập nhanh
— TẠI SAO BAUTU
Tại sao được chỉ định Name
Hiệu ứng Quét Trang trình diễn
The stainless steel wire mesh screen (SS304 / SS316) isavailable in multiple perforation sizes from 0.5mm to 3mm,providing customizable filtration precision for differentprocess media and protection requirements. The robustscreen construction withstands high flow velocities andpressure differentials without deformation, ensuringconsistent filtration performance over extended serviceintervals.
Thiết kế bảo trì & khoan dễ dàng
The Y-strainer features a removable screen cap andintegrated DN15/DN20 threaded drain plug, enabling quickon-site screen cleaning and blowdown without pipelineshutdown. This design significantly reduces maintenancedowntime and total cost of ownership in continuousindustrial process systems
— FAQ
Những câu hỏi thường xuyên
What is a HG/T 21637 flanged Y-strainer?
HG/T 21637 is the Chinese chemical industry standard governing flanged Y-type strainers for industrial pipeline systems. A Y-strainer is a mechanical filter installed inline to remove solid particles, debris, and scale from pipelines, protecting downstream equipment such as pumps, meters, control valves, and heat exchangers from damage. Bautu manufactures HG/T 21637 flanged Y-strainers in pressure ratings from PN10 đến PN40 and sizes from DN15 to DN600, in body materials including WCB carbon steel, CF8M stainless steel, and ductile iron.
What does the "Y" shape mean, and how does a Y-strainer work?
The "Y" refers to the angled body geometry — the strainer screen is housed in a leg that branches off the main flow path at approximately 45°. This design allows the screen to have a larger filtration area relative to the pipe bore, reducing pressure drop across the strainer and extending cleaning intervals. Flow enters the body, passes through the stainless steel mesh screen (standard 16–40 mesh, with finer options available), and exits clean. Captured particles collect in the screen pocket, which can be removed and cleaned by simply unscrewing the bottom plug or blow-off drain — without removing the strainer body from the pipeline. Y-strainers are suitable for both horizontal and vertical pipelines and handle steam, water, oil, gas, and chemical media.
What is the standard lead time, and can Bautu handle custom requirements?
Standard HG/T 21637 flanged Y-strainers are delivered in 2–4 weeks from order confirmation. Large bore sizes (DN400–DN600) or special materials typically require 4–6 weeks. Bautu supports custom configurations including fine mesh screens (60–200 mesh) for precise filtration, duplex or Hastelloy screen materials for corrosive media, magnetic inserts for ferrous particle removal, and blow-off valve connections for continuous-duty cleaning. Submit your pipeline specifications for a tailored quotation within 24 hours.
